 您的位置:首页 > 产品中心> PowerDesigner

PowerDesigner




   PowerDesigner是Sybase公司的CASE工具集,使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。
  利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。
  它可与许多流行的数据库设计软件,例如:PowerBuilder,Delphi,VB等相配合使用来缩短开发时间和使系统设计更优化。

   PowerDesigner在线文档下载
   使用PowerDesigner创建Web服务 new
   Sybase在企业建模领域率先实现了将实际业务处理、UML和数据建模的无缝集成 new

 PowerDesigner 主要包括以下几个功能部分
(1) DataArchitect
这是一个强大的数据库设计工具,使用DataArchitect 可利用实体-关系图为一个信息系统
创建"概念数据模型"-CDM(Conceptual Data Model)。并且可根据CDM 产生基于某一特定
数据库管理系统(例如:Sybase System 11)的"物理数据模型"-PDM(Physical Data Model)。
还可优化PDM,产生为特定DBMS 创建数据库的SQL 语句并可以文件形式存储以便在其他时
刻运行这些SQL 语句创建数据库。另外,DataArchitect还可根据已存在的数据库反向生成
PDM,CDM 及创建数据库的SQL脚本。
(2) ProcessAnalyst
这部分用于创建功能模型和数据流图,创建"处理层次关系"。
(3) AppModeler
为客户/服务器应用程序创建应用模型。
(4) ODBC Administrator
此部分用来管理系统的各种数据源。

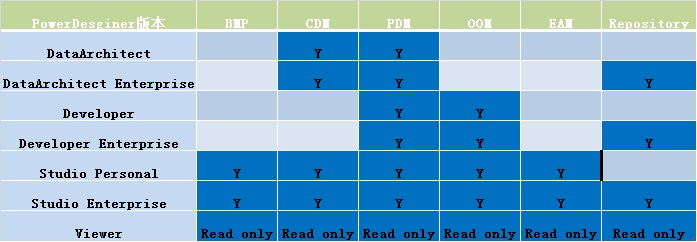

PowerDesigner 的5 种模型文件:
企业架构模型 (EAM)
PD15的企业架构模型,与企业的业务紧密联系在一起,能够帮助企业的规划者更好地了解复杂系统的IT资源以及其对业务的辅助作用。
企业构架模型中一共有7种视图,其中城市规划图(City Planning Diagram)、流程图(Process Map)、组织结构图(Organization Chart)、业务交流图(Business Communication Diagram)4种视图侧重业务层面的建模,例如对业务流程、组织结构、人员、数据流、服务的设计,通过该层面的建模,可以标识出相关的业务流程以及其归属和使用关系;应用程序架构图(Application Architecture Diagram)、服务导向图(Service Oriented Diagram)侧重企业应用层面的建模,例如对企业中应用程序架构、组件结构、服务调用关系以及具体类、接口、实例关系建模;技术框架图(Technology Infrastructure Diagram)侧重企业技术层面的建模,用来标志应用程序、数据、服务和网络的拓扑结构等。
概念数据模型 (CDM)
CDM 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关。 一个概念模型经常包括在物理数据库中仍然不实现的数据对象。 它给运行计划或业务活动的数据一个正式表现方式。
物理数据模型 (PDM)
PDM 叙述数据库的物理实现。藉由 PDM ,你考虑真实的物理实现的细节。 它进入帐户两个软件或数据储藏结构之内拿。 你能修正 PDM 适合你的表现或物理约束。
面向对象模型 (OOM)
一个OOM包含一系列包,类,接口 , 和他们的关系。 这些对象一起形成所有的( 或部份) 一个软件系统的逻辑的设计视图的类结构。 一个OOM 本质上是软件系统的一个静态的概念模型。
你使用 PowerDesigner 面向对象模型建立面向对象模型.(OOM) 你能为纯粹地对象- 导向的靠模切目的建立一个OOM, 产生Java 文件或者PowerBuilder 文件,或你能使用一个来自OOM的物理数据模型(PDM)对象 , 来表示关系数据库设计分析。
业务程序模型 (BPM)
BPM 描述业务的各种不同内在任务和内在流程,而且客户如何以这些任务和流程互相影响。
BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型,使用一个图表描述程序,流程,信息和合作协议之间的交互作用。
企业知识库 (Repository)
Repository通常用一个关系数据库管理系统(RDBMS)来存储表和数据信息。Repository提供多种角色支持和全面的版本控制,更高效方便的保证了团队的内部资源共享,数据的一致性和完整性。
